स्टेनलेस स्टील मोटरसाइकिल फ़्रेम ट्यूब

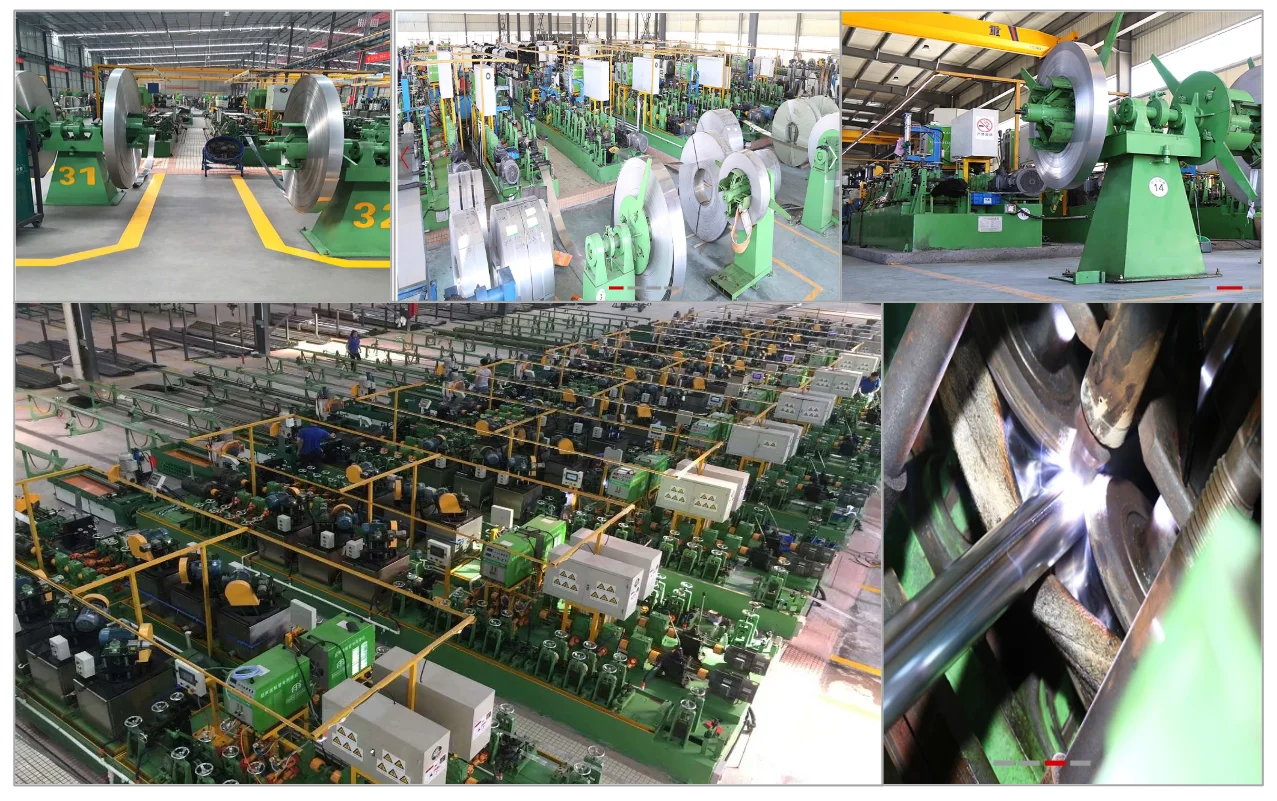

शुआंगसेन सुरक्षा-महत्वपूर्ण संरचनात्मक ढांचे के लिए डिज़ाइन किए गए प्रीमियम-ग्रेड स्टेनलेस स्टील मोटरसाइकिल फ़्रेम ट्यूब समाधान के एक प्रमुख निर्माता और प्रमाणित वैश्विक आपूर्तिकर्ता के रूप में काम करता है। 133 औद्योगिक असेंबली लाइनों के साथ 20,000 वर्ग मीटर की सुविधा का उपयोग करते हुए, कारखाना उन्नत ऑल-नाइट्रोजन परिरक्षण और शुद्ध हाइड्रोजन एनीलिंग सिस्टम के माध्यम से संरचनात्मक अखंडता सुनिश्चित करता है। उत्पाद 30% से अधिक की विस्तार दर और 690 एमपीए से अधिक की तन्यता सीमा के साथ बेहतर ठंड बनाने की क्षमता प्रदर्शित करते हैं, जो आक्रामक झुकने या स्वैगिंग के दौरान फ्रैक्चर के जोखिम को समाप्त करते हैं। ISO9001, ISO14001 और ISO45001 सहित प्रमुख गुणवत्ता प्रबंधन प्रमाणपत्रों द्वारा समर्थित, यह ब्रांड 1000 घंटे के नमक स्प्रे बेंचमार्क तक सत्यापित संक्षारण प्रतिरोध के साथ अत्यधिक स्थिर संरचनात्मक घटक प्रदान करता है।

यांत्रिक प्रदर्शन और संरचनात्मक अखंडता सीमाएँ

चेसिस घटकों और सुरक्षा-महत्वपूर्ण फ्रेम असेंबलियों के लिए ऐसी टयूबिंग की आवश्यकता होती है जो निरंतर कंपन, उच्च तापमान ऑक्सीकरण और गंभीर यांत्रिक थकान का सामना कर सके। इस उत्पाद श्रृंखला को एक व्यापक इन-हाउस परीक्षण व्यवस्था के माध्यम से मान्य किया गया है जो आक्रामक वास्तविक दुनिया की परिचालन स्थितियों को दोहराता है, जिससे डाउनस्ट्रीम निर्माण प्रक्रियाओं में कम स्क्रैप दर सुनिश्चित होती है।

प्रयोगशाला सत्यापन मेट्रिक्स

• तन्य शक्ति ≥690 एमपीए:अत्यधिक भार क्षमता के लिए एएसटीएम ई8 मानकों के अनुसार सार्वभौमिक परीक्षण द्वारा सत्यापित।
• विस्तार दर >30%:कोल्ड स्वैजिंग, फ्लेरिंग और एंड-फॉर्मिंग ऑपरेशन के लिए आवश्यक बेहतर लचीलापन सुनिश्चित करता है।
• समतल करने की क्षमता:जब ट्यूब की दीवार पूरी तरह से निर्दिष्ट ऊंचाई तक संकुचित हो जाती है तो शून्य फटना या टूटना।
• मैंड्रेल झुकने की सहनशीलता:सूक्ष्म-फ्रैक्चर उत्पन्न किए बिना एक निश्चित मेन्ड्रेल पर 180° मोड़ को समायोजित करता है।
• 1000 घंटे का नमक स्प्रे एक्सपोज़र:एएसटीएम बी117 परीक्षण मानदंडों के तहत बाहरी धातु मैट्रिक्स पूरी तरह से संक्षारण मुक्त रहता है।

सामग्री ग्रेड वर्गीकरण

मिश्र धातु का चयन सीधे दीर्घकालिक गर्मी सहनशीलता, पर्यावरणीय प्रतिरोध और संरचनात्मक निर्माण क्षमता को प्रभावित करता है। जबकि 304 और 316एल मानक 18-8 और 16-2-2 रचनाओं के साथ अनुरोध पर पूरी तरह से समर्थित हैं, कोर विनिर्माण मैट्रिक्स निम्नलिखित विशिष्ट तत्व थ्रेशोल्ड का प्रबंधन करता है:

श्रेणी	सी (≤)	सी (≤)	एमएन (≤)	पी (≤)	एस (≤)	करोड़	नी (≤)	ती
409	0.08	1.00	1.00	0.045	0.045	10.5–11.75	0.50	6×C～0.70
409एल	0.06	1.00	1.00	0.015	0.015	10.5–11.75	0.50	10×C–0.75
410	0.04	1.00	1.00	0.045	0.045	10.3–12.5	0.50	—

थर्मल स्थिरता सीमाएँ और कठोरता प्रोफाइल

प्रत्येक उत्पादन लॉटस्टेनलेस स्टील मोटरसाइकिल फ़्रेम ट्यूबतीव्र तनाव के तहत एकसमान यांत्रिक प्रतिक्रिया की गारंटी के लिए इसका उपचार किया जाता है। प्रसंस्करण के दौरान आंतरिक क्रिस्टल तनाव को पूरी तरह से समाप्त कर दिया जाता है, जिससे बाद के विनिर्माण हेरफेर के दौरान पूर्वानुमानित व्यवहार सुनिश्चित होता है।

थर्मल प्रतिरोध विशेषताएँ

इंजन की गर्मी और तेजी से थर्मल साइक्लिंग के दौरान विफलताओं को खत्म करने के लिए, मिश्र धातु संरचनात्मक गुणों को सख्त गर्मी उपचार मानदंडों के माध्यम से प्रबंधित किया जाता है। प्रसंस्करण में एक समर्पित बेल फर्नेस एनीलिंग चक्र शामिल है जिसे 860°C ±10°C पर स्थिर रूप से रखा जाता है। यह तैयार घटकों को 815 डिग्री सेल्सियस तक रुक-रुक कर सेवा तापमान और संरचनात्मक गिरावट के बिना 675 डिग्री सेल्सियस तक पहुंचने वाले निरंतर थर्मल वातावरण को संभालने की अनुमति देता है।

बैच-सत्यापित यांत्रिक गुण

• ग्रेड 409:460 एमपीए तन्य शक्ति, 265 एमपीए उपज शक्ति, 32% बढ़ाव और 140 एचवी कठोरता प्राप्त करता है।
• ग्रेड 409एल:410 एमपीए तन्य शक्ति, 235 एमपीए उपज शक्ति, 37% बढ़ाव और 123 एचवी कठोरता प्राप्त करता है।
• ग्रेड 410:365 एमपीए तन्य शक्ति, 195 एमपीए उपज शक्ति, 22% बढ़ाव और 200 एचवी कठोरता प्राप्त करता है।

आयामी उपलब्धता और ज्यामितीय विन्यास

विनिर्माण बुनियादी ढांचा आधुनिक इंजीनियरिंग लेआउट और सख्त चेसिस सहनशीलता में फिट होने के लिए विविध स्थानिक मैट्रिक्स का समर्थन करता है। मानक विन्यास नियमित रूप से बनाए रखा जाता है, जबकि काटने के दौरान सामग्री अपशिष्ट को खत्म करने के लिए 3500 मिमी और 7500 मिमी के बीच कस्टम लंबाई को समायोजित किया जाता है।

बाहरी व्यास और मोटाई संरेखण

निम्नलिखित वितरण प्रोफ़ाइल स्वचालित असेंबली लाइनों में नियमित रूप से संसाधित मानक बाहरी व्यास और दीवार मोटाई संयोजन दिखाती है:

ओडी रेंज (मिमी)	0.5 मिमी	0.6 मिमी	0.7मिमी	0.8मिमी	0.9 मिमी	1.0 मिमी	1.2 मिमी	1.5 मिमी	2.0 मिमी	2.5 मिमी	3.0 मिमी	4.0 मिमी
Φ25 और नीचे	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध
Φ25 ~ Φ44.5	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध
Φ44.6 ~ Φ63.5	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध
Φ76.2 ~ Φ101.6	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध
Φ101.6 और ऊपर	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध	उपलब्ध

नोट: मानक उत्पादन लंबाई 6000 मिमी है। संयंत्र की पूर्ण औद्योगिक क्षमताओं में Φ8 मिमी से Φ273 मिमी तक का बाहरी व्यास स्पेक्ट्रम शामिल है, जो 0.40 मिमी से 3.5 मिमी तक फैली दीवार मोटाई वितरण के साथ जुड़ा हुआ है।

सतह की स्थिति वर्गीकरण और प्रसंस्करण तकनीक

सतह की स्थितियाँ दीर्घकालिक संक्षारण रोकथाम और अंतिम सौंदर्यशास्त्र दोनों को गहराई से प्रभावित करती हैं, विशेष रूप से अत्यधिक दृश्यमान बाहरी संरचनात्मक अनुप्रयोगों के लिए।स्टेनलेस स्टील मोटरसाइकिल फ़्रेम ट्यूबसंपूर्ण बाहरी परत में एकरूपता सुनिश्चित करने के लिए श्रेणियों को विशेष यांत्रिक ट्रैकिंग से गुजरना पड़ता है।

यांत्रिक पॉलिशिंग मानक

• चमकदार सतह फ़िनिश:संरचनात्मक भागों को सुसंगत साटन लुक प्रदान करने के लिए 180# से 400# ग्रिट तक मैकेनिकल सैंडिंग ट्रैक का उपयोग करता है।
• दर्पण सतह खत्म:उच्च परावर्तनशीलता के लिए 400# से 800# ग्रिट तक उच्च-चमक स्पेक्युलर अंशांकन प्रदान करता है।

समान ग्रिट गहराई और अनाज की दिशा को सुरक्षित करने के लिए सभी पॉलिशिंग प्रक्रियाओं को यांत्रिक रूप से क्रियान्वित किया जाता है। किसी भी रासायनिक ब्राइटनिंग प्रक्रिया का उपयोग नहीं किया जाता है, जो सामग्री को अंतर-दानेदार हमले से बचाता है, अनाज सीमा नक़्क़ाशी से बचाता है, और दीर्घकालिक भंडारण पर मूल मिश्र धातु संक्षारण प्रतिरोध गुणों को संरक्षित करता है।

औद्योगिक अनुप्रयोग वातावरण और प्रसंस्करण सुविधाएँ

उच्च विस्तार सीमा और छाया मुक्त वेल्ड सीम के संयोजन के कारण,स्टेनलेस स्टील मोटरसाइकिल फ़्रेम ट्यूबआक्रामक माध्यमिक निर्माण प्रक्रियाओं को सुचारू रूप से अपनाता है। विशिष्ट स्वरूपण प्री-हीटिंग या इंटरमीडिएट एनीलिंग के बिना संरचनात्मक हेरफेर की अनुमति देता है, जिससे उत्पादन बजट को अनावश्यक ऊर्जा लागत से बचाया जा सकता है।

प्राथमिक इंजीनियरिंग तैनाती

• हेवी-ड्यूटी मोटरसाइकिल फ्रेम, संरचनात्मक मुख्य रेल, और पीछे के स्विंगआर्म असेंबलियों के लिए सख्त दीवार एकरूपता की आवश्यकता होती है।

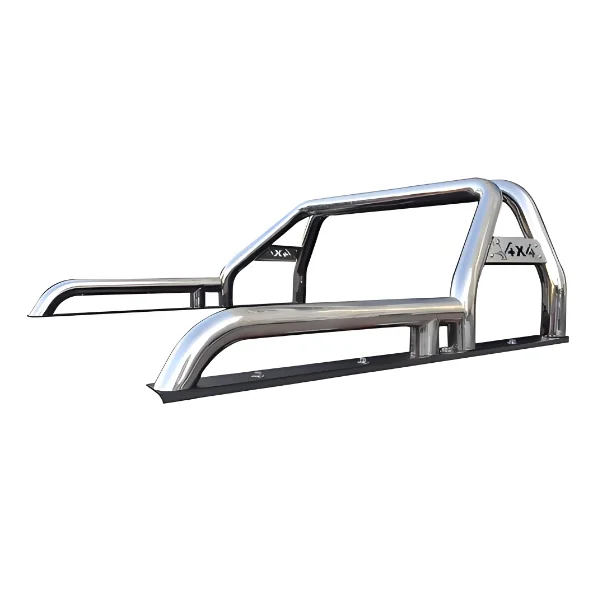

• उच्च प्रभाव वाले रोल केज, सुरक्षात्मक इंजन बार और सुरक्षा-महत्वपूर्ण चेसिस घटक।

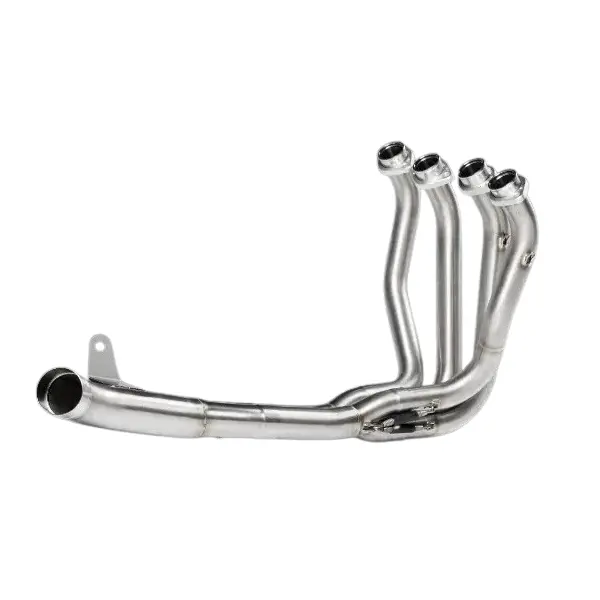

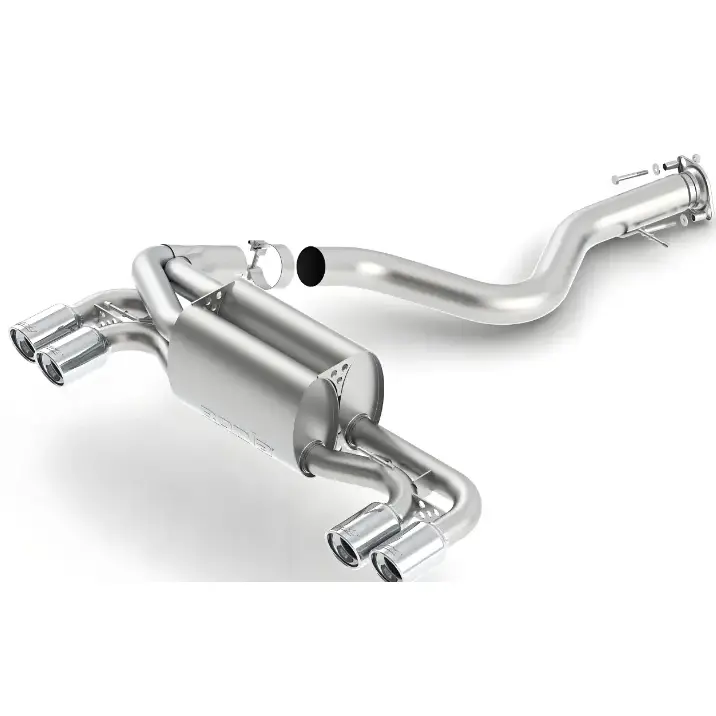

• उन्नत निकास प्रणालियाँ, मुख्य हेडर, रेज़ोनेटर और खुले टेलपाइप जिन्हें थर्मल साइक्लिंग लचीलेपन की आवश्यकता होती है।
• उच्च दबाव वाले शॉक अवशोषक सिलेंडर और हाइड्रोलिक सिस्टम एक सुचारू, दोषरहित आंतरिक बोर की मांग करते हैं।
• चेसिस स्टेबलाइजर सेटअप, एंटी-रोल बार और उच्च शक्ति वाले सस्पेंशन लिंक।

गुणवत्ता नियंत्रण मानक और नैदानिक ​​परीक्षण

क्षेत्र में पूर्ण परिचालन सुरक्षा सुनिश्चित करने के लिए, प्रत्येक विनिर्माण रन को एएसटीएम ए554, जेआईएस जी3446, और जीबी/टी 12770 अंतरराष्ट्रीय मानकों के अनुरूप कठोर विनाशकारी और गैर-विनाशकारी परीक्षण प्रोटोकॉल के अधीन किया जाता है।

अनिवार्य सत्यापन प्रोटोकॉल

• चपटा परीक्षण:यह सुनिश्चित करने के लिए नमूने को एक निर्धारित ऊंचाई तक संपीड़ित करता है कि वेल्ड पथ विभाजन या प्रदूषण के बिना गंभीर संपीड़न का सामना कर सके।
• झुकने का परीक्षण:दीवार के लचीलेपन और कोर की अखंडता को सत्यापित करने के लिए एक सटीक मेन्ड्रेल त्रिज्या पर 180° विरूपण को बाध्य करता है।
• विस्तार परीक्षण:संरचनात्मक टूटने का अनुभव किए बिना मूल बाहरी व्यास के 30% से अधिक विस्तार प्राप्त करने के लिए ट्यूब के मुंह में एक शंक्वाकार मंडल को गहराई तक ले जाता है।
• यांत्रिक परीक्षण:इन-हाउस यूनिवर्सल परीक्षण मशीन के माध्यम से वास्तविक उपज शक्ति, बढ़ाव प्रतिशत और तन्यता सीमाओं को कैप्चर करता है।
• नमक स्प्रे परीक्षण:एएसटीएम बी117 मापदंडों के तहत 1000 घंटों तक संचालन किया गया, जिससे सतह की रेटिंग 9/10 या बेहतर सुनिश्चित हुई।

सभी परीक्षण क्रम प्रयोगशाला सुविधा में दर्ज किए जाते हैं और इन्हें सीधे तीसरे पक्ष के निरीक्षकों द्वारा देखा जा सकता है। प्रत्येक आउटबाउंड बैच शिपमेंट के साथ पूर्ण ट्रैसेबिलिटी दस्तावेज़ीकरण और परीक्षण रिपोर्ट आती है।

हमें क्यों चुनें

• सुपीरियर फॉर्मेबिलिटी मार्जिन:30% से अधिक की सत्यापित विस्तार क्षमता 20% से 25% के विशिष्ट उद्योग मानक को मात देती है, जो जटिल फ्लेरिंग और झुकने की दिनचर्या के दौरान स्क्रैप दरों को काफी कम कर देती है।
• छाया-मुक्त वेल्ड सीम:शुद्ध हाइड्रोजन एनीलिंग वातावरण के साथ संयोजन में ऑल-नाइट्रोजन परिरक्षित वेल्डिंग का उपयोग यह सुनिश्चित करता है कि हाई-ग्रिट पॉलिशिंग के दौरान वेल्ड पथ का रंग फीका, नाली या ऑक्सीकरण न हो।
• 1000 घंटे की संक्षारण गारंटी:बेहतर मिश्र धातु नियंत्रण के साथ जोड़ी गई हाई-एंड मैकेनिकल पॉलिशिंग नमी और सड़क-नमक वातावरण के खिलाफ दीर्घकालिक प्रतिरोध को सुरक्षित करती है।
• पर्याप्त उत्पादन अवसंरचना:1999 में स्थापित 20,000 वर्ग मीटर की सुविधा का संचालन, 25 वर्षों से अधिक के विशेष अनुभव द्वारा समर्थित 133 पूर्ण औद्योगिक वेल्डेड असेंबली लाइनें।

• वैश्विक प्रमाणन प्रोफ़ाइल:उत्पादन लाइनें ISO9001 (गुणवत्ता), ISO14001 (पर्यावरण), ISO45001 (व्यावसायिक स्वास्थ्य), और ISO13485 (चिकित्सा उपकरण) मानकों के अनुसार सख्ती से संचालित होती हैं।

अक्सर पूछे जाने वाले प्रश्नों

बाद के सतही उपचारों के लिए "छाया-मुक्त वेल्ड" शब्द का क्या अर्थ है?

यह गारंटी देता है कि यांत्रिक पॉलिशिंग लागू होने के बाद, वेल्ड सीम दृष्टिगत रूप से पता नहीं चल पाता है। इसमें कोई सतही खांचा नहीं है, कोई स्थानीयकृत मलिनकिरण नहीं है, और कोई अनाज सीमा नक़्क़ाशी नहीं है, जो पूरे हिस्से में एक चिकनी, निरंतर फिनिश प्रदान करती है।

क्या स्टेनलेस स्टील मोटरसाइकिल फ्रेम ट्यूब अन्य चेसिस घटकों को सीधे वेल्डिंग कर सकती है?

हाँ। टयूबिंग मानक औद्योगिक टीआईजी, एमआईजी और लेजर वेल्डिंग विधियों के साथ पूरी तरह से संगत है। नाइट्रोजन-परिरक्षित प्राथमिक वेल्ड सीम द्वितीयक जुड़ाव तकनीकों के साथ उत्कृष्ट धातुकर्म अनुकूलता सुनिश्चित करता है।

क्या 1000-घंटे के नमक स्प्रे प्रमाणीकरण का परीक्षण कच्ची या पॉलिश की गई धातु पर किया जाता है?

सत्यापन सीधे पॉलिश किए गए दर्पण-फ़िनिश नमूनों पर किया जाता है। यह ऑपरेशन के दौरान घटक की वास्तविक दुनिया की सतह की स्थितियों को दर्शाता है, यह सत्यापित करता है कि यांत्रिक खत्म सुरक्षात्मक ऑक्साइड परत से समझौता नहीं करता है।

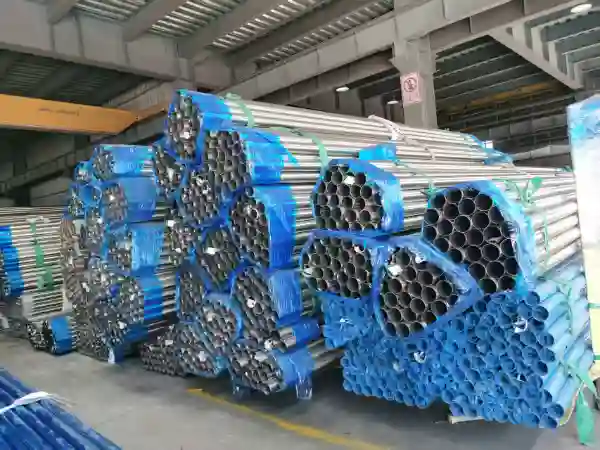

पारगमन के दौरान खरोंच क्षति को रोकने के लिए ट्यूब रन को कैसे पैक किया जाता है?

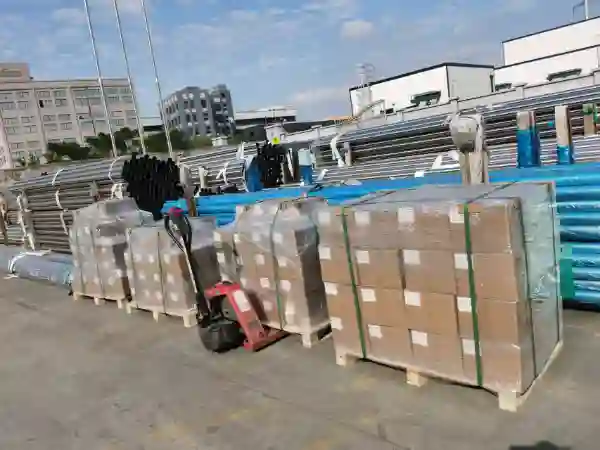

हर एक टुकड़े को सुरक्षात्मक क्राफ्ट पेपर के साथ मिलाया जाता है, मोटे पीई फोम के साथ बंडल किया जाता है, और लकड़ी के बक्से को सुरक्षित करने से पहले एक उन्नत नमी-अवरोधक फिल्म में पूरी तरह से लपेटा जाता है।

क्या गुणवत्ता अनुपालन के लिए सभी उत्पादन मेट्रिक्स का पता लगाया जा सकता है?

हाँ। प्रत्येक एकल प्रसंस्करण चर - जिसमें विशिष्ट वेल्डिंग करंट, सटीक उज्ज्वल एनीलिंग तापमान और यांत्रिक पॉलिशिंग गति शामिल है - को डिजिटल रूप से लॉग किया जाता है और पूर्ण ट्रैसेबिलिटी सुनिश्चित करने के लिए 10 वर्षों तक सुरक्षित रूप से संग्रहीत किया जाता है।
