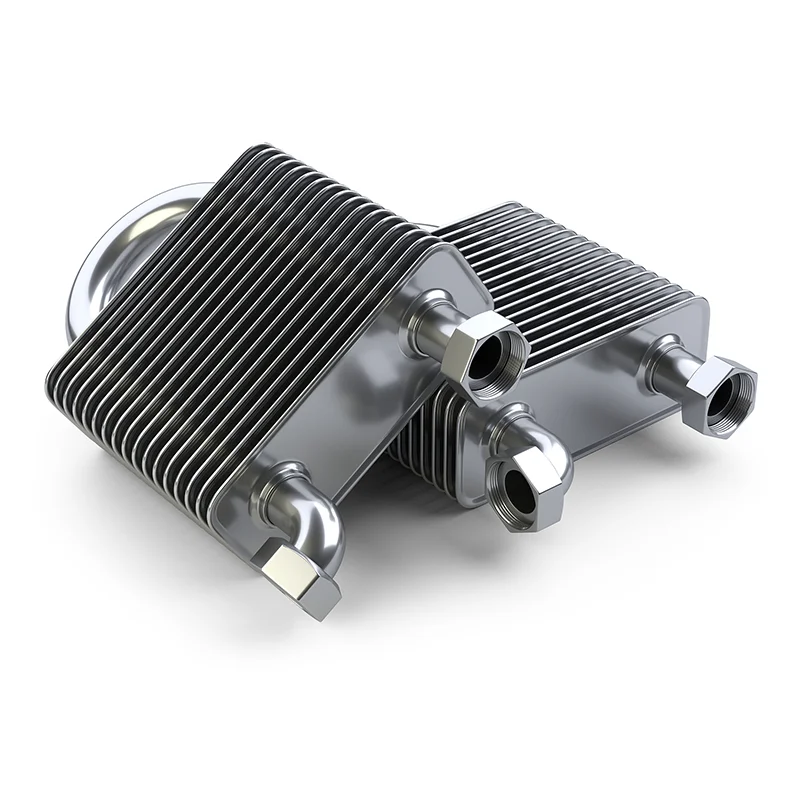

हीट एक्सचेंजर स्टेनलेस स्टील ट्यूबिंग

शुआंगसेन आपूर्ति करता हैहीट एक्सचेंजर स्टेनलेस स्टील ट्यूबिंगचीन कारखाने से प्रत्यक्ष। टिस्को और झांगपू के प्राइम 316एल और 304 कॉइल्स का उपयोग कच्चे माल के रूप में किया जाता है। आर्गन-नाइट्रोजन परिरक्षित वेल्डिंग प्लस ऑनलाइन एनीलिंग समाधान टयूबिंग का उत्पादन करता है जो 10 एमपीए दबाव का सामना करता है। यांत्रिक बारीक पॉलिशिंग के बाद आंतरिक Ra≤0.2μm। 1000h नमक स्प्रे प्रतिरोध सत्यापित। रासायनिक, पेट्रोकेमिकल, बिजली, फार्मास्युटिकल और खाद्य उद्योगों में हीट एक्सचेंजर्स, बॉयलर, कंडेनसर, बाष्पीकरणकर्ता और रीबॉयलर में उपयोग किया जाता है।

कुंडल चयन और वेल्डिंग पर्यावरण नियंत्रण

का उत्पादनहीट एक्सचेंजर स्टेनलेस स्टील ट्यूबिंगइसकी शुरुआत टिस्को और झांगपु से प्राइम 316एल और 304 कॉइल्स से होती है। प्रत्येक कॉइल में एक मिल प्रमाणपत्र और हीट नंबर होता है, जो पिघल से तैयार ट्यूब तक पूर्ण पता लगाने की क्षमता को सक्षम करता है। फॉर्मिंग और वेल्डिंग लाइन को आर्गन-नाइट्रोजन परिरक्षण गैस वितरण के साथ कॉन्फ़िगर किया गया है, जो वेल्ड पूल के वायुमंडलीय प्रदूषण को रोकता है। यह नियंत्रित वातावरण वेल्डिंग वातावरण ऑक्साइड गठन को समाप्त करता है और एक स्वच्छ, सुसंगत वेल्ड बीड का उत्पादन करता है।

वेल्डिंग के बाद, ट्यूब एक ऑनलाइन एनीलिंग समाधान उपचार से गुजरती है। यह कदम वेल्ड ज़ोन की धातुकर्म संरचना और संक्षारण प्रतिरोध को पुनर्स्थापित करता है, यह सुनिश्चित करता है कि वेल्ड सीम थर्मल साइक्लिंग और दबाव के तहत आधार धातु के समान प्रदर्शन करता है। दीवार की मोटाई, अंडाकारता और वेल्ड बीड की स्थिरता के लिए पूरी प्रक्रिया की लगातार निगरानी की जाती है।

सामग्री और वेल्डिंग पैरामीटर

• सामग्री ग्रेड: 316एल (प्राथमिक), 304 (वैकल्पिक) - केवल प्राइम कॉइल्स
• कुंडल स्रोत: टिस्को और झांगपु - प्रत्यक्ष मिल प्रमाणपत्र प्रदान किए गए
• वेल्ड परिरक्षण गैस: आर्गन-नाइट्रोजन मिश्रण - वेल्डिंग के दौरान ऑक्सीकरण को रोकता है
• पोस्ट-वेल्ड उपचार: ऑनलाइन एनीलिंग समाधान - अलग बैच एनीलिंग की आवश्यकता नहीं है
• सतह खत्म: यांत्रिक ठीक पॉलिशिंग - आंतरिक और बाहरी रा ≤ 0.2 µm
• समाप्त विकल्प: अचार बनाना, चमकीला 180#~600#
• स्थायी स्टॉक: φ 8~25 मिमी तत्काल प्रेषण के लिए उपलब्ध है

आयामी सीमा और हाइड्रोस्टेटिक दबाव रेटिंग

मानक OD रेंज 19.0 मिमी से 165.2 मिमी तक है। दीवार की मोटाई के विकल्प 0.89 मिमी से 3.05 मिमी तक। हाइड्रोस्टैटिक परीक्षण के आधार पर दबाव रेटिंग 10 एमपीए (30 किग्रा) तक पहुंच जाती है। ड्राइंग विशिष्टताओं के अनुसार कस्टम आयाम तैयार किए जाते हैं।

सहनशीलता JIS G3447 या ASTM A269/A270 का अनुसरण करती है। लंबाई आमतौर पर -0/+10 मिमी।

भौतिक परीक्षण और फॉर्मैबिलिटी सत्यापन

वेल्ड सीम अखंडता और पुनर्प्रसंस्करण क्षमता की पुष्टि भौतिक परीक्षण के माध्यम से की जाती है। टयूबिंग गुजरती है:

• ट्यूब विस्तार परीक्षण– बिना टूटे या टूटे हुए विस्तारित
• 180° झुकने का परीक्षण- बिना किसी फ्रैक्चर या दृश्य दोष के मुड़ा हुआ
• चपटा परीक्षण- वेल्ड सीम पृथक्करण के बिना चपटा
• हाइड्रोस्टैटिक दबाव परीक्षण- रिसाव के बिना 10 एमपीए (30 किग्रा) धारण करता है

ये परिणाम पुष्टि करते हैं कि वेल्ड सीम ताकत और लचीलेपन में आधार धातु से मेल खाता है। आर्गन-नाइट्रोजन परिरक्षित वेल्डिंग प्रक्रिया, ऑनलाइन एनीलिंग के साथ मिलकर, एक सजातीय वेल्ड संरचना का निर्माण करती है जो यांत्रिक तनाव और थर्मल साइक्लिंग के तहत मूल सामग्री के समान व्यवहार करती है। यह टयूबिंग को हीट एक्सचेंजर असेंबली के दौरान झुकने, विस्तार करने या भड़कने वाली निर्माण प्रक्रियाओं के लिए उपयुक्त बनाता है।

निरीक्षण के तरीके और गुणवत्ता दस्तावेज़ीकरण

प्रत्येक बैचहीट एक्सचेंजर स्टेनलेस स्टील ट्यूबिंगनिम्नलिखित निरीक्षण क्रम से गुजरता है:

• अनुप्रस्थ और अनुदैर्ध्य दबाव समतलन - लचीलापन और वेल्ड सुदृढ़ता की पुष्टि करता है
• रिवर्स फ़्लैटनिंग - वेल्ड सीम पृथक्करण या लेमिनेशन का पता लगाता है
• हाइड्रोस्टैटिक परीक्षण या एड़ी वर्तमान दोष का पता लगाना - पिनहोल और रैखिक दोषों के लिए स्क्रीन
• यांत्रिक संपत्ति सत्यापन - तन्य शक्ति, उपज बिंदु, और बढ़ाव
• आंतरिक सतह खुरदरापन माप - एएसटीएम बी912 के अनुसार रा और आरजेड मान

फॉर्मिंग, वेल्डिंग और फिनिशिंग के माध्यम से कॉइल हीट नंबर से ट्रैसेबिलिटी बनाए रखी जाती है। फ़ैक्टरी परीक्षण रिपोर्ट प्रति बैच जारी की जाती हैं। उत्पादन स्थल पर तृतीय-पक्ष निरीक्षण (एसजीएस, बीवी) लगाया जा सकता है।

ऑर्डर विशिष्टता चेकलिस्ट

1. उत्पाद पदनाम
2. सामग्री ग्रेड (304 या 316एल)
3. आयाम और सहनशीलता वर्ग
4. मात्रा (टुकड़े या कुल लंबाई)
5. पैकिंग विधि (बंडल, क्रेट, या कस्टम)
6. गर्मी उपचार की स्थिति
7. परीक्षण विधि (हाइड्रोस्टैटिक, एड़ी धारा, आदि)
8. बाहरी सतह खत्म (अचार बनाना, 180#~600# चमकीला)
9. आंतरिक दीवार खुरदरापन आवश्यकता (रा, आरजेड)
10. विशेष अंकन या अंत सुरक्षा

हीट ट्रांसफर उपकरण अनुप्रयोग

यह टयूबिंग कई औद्योगिक क्षेत्रों में हीट एक्सचेंज उपकरण के लिए निर्दिष्ट है:

• रासायनिक प्रसंस्करण- हीट एक्सचेंजर्स, रीबॉयलर, कंडेनसर
• पेट्रोलियम शोधन- कूलर और कंडेनसर ट्यूब
• विद्युत उत्पादन- बॉयलर ट्यूब, इकोनॉमाइज़र, हीट रिकवरी
• औषधि निर्माण- बाँझ गर्मी हस्तांतरण उपकरण
• खाद्य और पेय पदार्थ- पाश्चुरीकरण और स्टरलाइज़ेशन हीट एक्सचेंजर्स
• एचवीएसी- रेडिएटर, हीटिंग कॉइल्स, ठंडा पानी सिस्टम

अनुपालन मानक और प्रमाणपत्र

आयोजित प्रमाणपत्र: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, ISO 13485:2016। राष्ट्रीय पदनाम: "विशिष्ट, परिष्कृत, अद्वितीय और नया" लिटिल जाइंट एंटरप्राइज और नेशनल हाई-टेक एंटरप्राइज।

अक्सर पूछे जाने वाले परिचालन संबंधी प्रश्न

क्या हीट एक्सचेंजर स्टेनलेस स्टील टयूबिंग को गैर-मानक आयामों में उत्पादित किया जा सकता है?
हाँ। कस्टम उत्पादन में विशेष ओडी, दीवार की मोटाई, लंबाई, सख्त सहनशीलता, विशेष सतह खत्म (अचार, 180#~600# उज्ज्वल), ओईएम अंकन और विशिष्ट अंतिम तैयारी शामिल हैं।

क्या यह कोई निर्माता या ट्रेडिंग ऑपरेशन है?
प्रत्यक्ष निर्माता. यह सुविधा 133 वेल्डेड पाइप लाइनों का संचालन करती है और सभी प्रमुख प्रक्रियाओं को घर में ही निष्पादित करती है।

क्या नमूने उपलब्ध हैं और लागत क्या है?
नमूने निःशुल्क प्रदान किये जाते हैं। रिसीवर माल ढुलाई को कवर करता है। लीड समय: 5-10 कार्य दिवस।

क्या फ़ैक्टरी का दूर से दौरा या निरीक्षण किया जा सकता है?
ऑन-साइट विज़िट और ऑनलाइन वीडियो वॉकथ्रू उपलब्ध हैं। वास्तविक समय गुणवत्ता डेटा साझा किया जा सकता है।

कौन सी गुणवत्ता आश्वासन प्रक्रियाएँ मौजूद हैं?
तीन निरीक्षण चरण: इनकमिंग कॉइल सत्यापन, इन-प्रोसेस जांच, और एनडीटी, यांत्रिक परीक्षण, सतह खुरदरापन और आयामी ऑडिट सहित अंतिम निरीक्षण।

सामान्य डिलीवरी लीड समय क्या है?
स्टॉक आइटम (φ 8~25मिमी): 3-10 दिन। मेड-टू-ऑर्डर: 25-45 दिन। बड़े ऑर्डर: 50-60 दिन।

शिपिंग की व्यवस्था कैसे की जाती है?
दीर्घकालिक माल अग्रेषणकर्ता प्रतिस्पर्धी दरें प्रदान करते हैं। डिलिवरी शर्तें: एफओबी निंगबो/शंघाई, सीआईएफ, या ईएसडब्ल्यू।

कौन सी सतही फिनिश की आपूर्ति की जा सकती है?
बाहरी: अचार बनाना, चमकीला 180#, 320#, 400#, 600#। आंतरिक: यांत्रिक पॉलिश (रा ≤ 0.2 µm) या अचार।

क्या पूर्ण पता लगाने की क्षमता कायम है?
प्रत्येक कुंडल को एक अद्वितीय ताप संख्या दी गई है। कच्चे माल के प्रमाणपत्र का पूर्ण पता लगाने की क्षमता बनाए रखी जाती है।

हीट एक्सचेंजर अनुप्रयोगों के लिए इस टयूबिंग का चयन क्यों किया जाता है?

• टिस्को और झांगपु से प्राइम 316एल/304 कॉइल - मिल प्रमाणपत्र प्रदान किए गए
• मालिकाना लेवलिंग और ताप उपचार के साथ 133 वेल्डेड पाइप लाइनें
• आर्गन-नाइट्रोजन परिरक्षित वेल्डिंग + ऑनलाइन एनीलिंग - कोई अलग बैच एनीलिंग नहीं
• इन-हाउस एनडीटी और मैकेनिकल लैब - बैच रिलीज को तेज करता है
• 10 एमपीए तक सिद्ध दबाव रेटिंग - हाइड्रोस्टैटिक परीक्षण
• स्थायी स्टॉक φ 8~25 मिमी - लीड समय कम कर देता है
• गैर-मानक आकार - कोई न्यूनतम बैच प्रतिबंध नहीं
• पूर्ण दस्तावेज़ीकरण - ऑडिट और अनुपालन का समर्थन करता है

शुआंगसेन पाइप उद्योग- राष्ट्रीय उच्च तकनीक उद्यम। एक विश्व-प्रसिद्ध चीनी पाइपलाइन ब्रांड का निर्माण। प्रत्येक ट्यूब, 19 मिमी से 165 मिमी ओडी तक, 25 वर्षों की निरंतर प्रक्रिया परिशोधन और सख्त गुणवत्ता अनुशासन को दर्शाती है।
